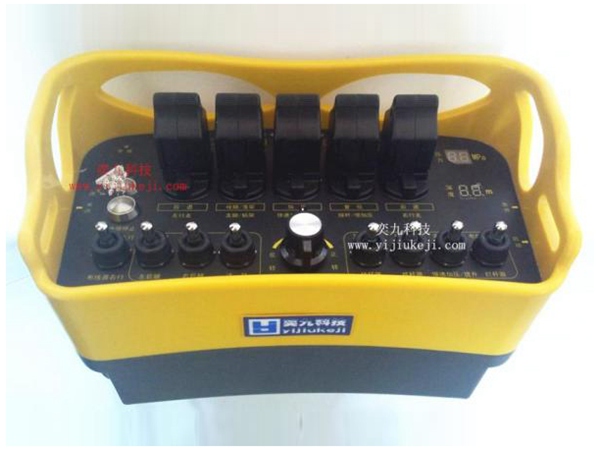

钻机无线遥控器介绍 　　型号：YJD-5091-1218 　　5路模拟摇杆，9个拨子或按钮开关，1个旋钮电位器 　　为12路模拟量输出及18路开关量继电器输出型遥控器 　　YJD-5091-1218型钻机无线遥控器面板示意图 　　钻机无线遥控器发射机部分： 　　1个电源钥匙开关 　　1个急停按钮 　　1个启动自复位按钮（以上2机构在发射机右侧面） 　　左行走前进/后退、支腿/钻架、快速加压/提升、摇杆/慢加压和右行走前进/后退等单轴双向模拟摇杆 　　布线器停止按钮，布线器左/右行、左前/后腿、右前/后退、钻架升降/送风、叉形扳手/扶杆器、接/抓杆器、离合器/慢速加压提升和电缆卷筒/拦杆器等3位保持型拨子开关， 　　回转正/反转电位器旋钮 　　调整加/减自复位按钮（在发射机左侧面） 　　状态、电量、报警和电位器中位等指示灯，压力、深度反馈显示数码管，反馈使能控制钥匙 　　钻机无线遥控器接收机部分： 　　10路300～650mA（可调） 　　2路175～450mA（可调） 　　18路继电器输出DC24V开关量 　　2路开关量（低有效）停止反馈 　　2路模拟量1～5V反馈 　　钻机无线遥控器技术资料 　　发射机：将操作命令转换成数字信号，编码后通过无线发送装置按设定频率发射出去的工业遥控装置。特殊的，也可以使用线控技术与接收机连接 　　使用频率：433Mhz（64CH） 　　发射功率：10～100mW可调 　　遥控距离：≥100m 　　安全编码：256×256 　　反应时间：20mS 　　天线阻抗：50Ω 　　使用电池：5000mAH锂电池 工作时间：48～60小时连续 　　外形尺寸：275×165×150mm 　　工作温度：-25℃～+70℃ 　　防护等级：IP65 　　重量：1.50kg（不含电池，电池重量0.2kg） 　　外壳颜色：黄色黑色 外壳材质：ABS工程塑料 　　接收机：接收机是接收发射机发射出的数字信号，解码后执行其操作指令动作的工业遥控设备 　　使用频率：433Mhz（64CH） 　　安全编码：256×256 　　反应时间：80mS 　　天线阻抗：50Ω 　　接收系统电源：DC24V 　　输出方式：10路300～650mA（可调），2路175～450mA（可调）模拟量 　　18路开关量继电器输出 　　反馈输入：2路模拟量1～5V反馈，2路开关量（低有效）反馈 　　外形尺寸：252×215×91mm 安装尺寸：226×196mm 　　防护等级：IP66 　　外壳颜色：灰白 外壳材质：铸铝 　　安全标准：符合EMC标准
